應用領域

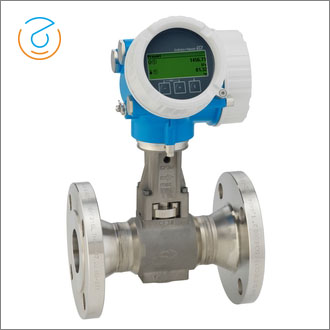

Prowirl F多變量流量計能夠在線進行濕蒸汽測量。其標定選項 PremiumCal 可確保在低流速氣體、蒸汽和液體測量中的高測量精度和工廠可用性。Prowirl F 200是真正的兩線制回路供電流量計，使用經濟，且能夠無縫集成至現有系統中。 在危險區中具有高操作安全性。Heartbeat Technology（心跳技術）始終確保過程安全。
優勢
便捷的能源管理：內置蒸汽和氣體的溫度及壓力測量
節約空間的小巧結構：可選前直管段補償功能
即使介質的雷諾數低至Re 10 000，流量計的測量精度仍保持不變：渦街流量計本體具有高線性度
高長期穩定性：電容式傳感器無漂移，堅固耐用
接線方便：儀表配備獨立接線腔
操作安全：配備帶觸摸鍵操作的背光顯示屏，操作時無需打開儀表
帶自校驗功能：采用Heartbeat Technology（心跳技術）
測量原理特別適用于濕蒸汽/飽和蒸汽/過熱蒸汽、氣體和液體（以及低溫介質）測量
應用廣泛；專門針對蒸汽應用優化
儀表特點
濕蒸汽測量的適用口徑范圍為DN 25...300 (1...12")
壓力傳感器安裝靈活
采用符合壓力測量要求的工業冷凝管設計
顯示單元配備數據傳輸功能
雙腔室外殼堅固耐用
工廠安全性：通過多項國際認證（SIL，防爆）
規格參數
| 測量原理 | 渦街 |
| 產品標題 | Versatile flowmeter with detection of wet steam conditions and best-in-class accuracy. Easy energy management – integrated temperature and pressure measurement for steam and gases. Suitable for a wide range of applications; optimized for steam applications. |
| 傳感器特點 | Space-saving engineering – inlet run compensation. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability – robust drift-free capacitive sensor. Wet steam capabilities for DN 25 to 300 (1 to 12"). Flexible positioning of pressure cell. Industrial siphon design for pressure measurement. |
| 變送器特點 | Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology. Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area). |
| 公稱口徑范圍 | DN 15...300 (?...12") |
| 接液部件材質 | 測量管：1.4408 (C3FM)；CX2MW，類同Alloy C22 2.4602合金 DSC傳感器：1.4435 (316/316L)；UNS N06022，類同Alloy C22 2.4602合金 連接：1.4404 (F316/F316L)，CX2MW，類同Alloy C22, 2.4602 1.4408 (CF3M)合金 |
| 測量變量 | 體積流量、質量流量、校正體積流量、能量流、熱流量差值、溫度 |
| 最大測量誤差 | 體積流量（液體）：±0.75 % 體積流量（蒸汽、氣體）：±1.00 % 質量流量（液體）：±0.85% 質量流量（蒸汽、氣體）：±1.7 % |
| 測量范圍 | 液體：0.16...2412 m3/h (0.09...1420 ft3/min) 取決于介質：水，1 bar (14.5 psi)絕壓，20 °C (68° F) 蒸汽、氣體：2...32 166 m3/h (1.18...18 932 ft3/min) 取決于介質：蒸汽，180 °C (356 °F)，10 bar (145 psi)絕壓；空氣，25 °C (77 °F)，4.4 bar (63.8 psi)絕壓 |
| 最大過程壓力 | PN 40、Cl. 300、20K |
| 介質溫度范圍 | 標準型：–40...+260 °C (–40...+500 °F) 高溫/低溫型（可選）：–200...+400 °C (–328...+752 °F) 高溫/低溫型（特殊選型）：–200...+450 °C (–328...+842 °F) |
| 環境溫度范圍 | 一體式（標準）：–40...+80 °C (–40...+176 °F) 一體式（可選）：–50...+80 °C (–58...+176 °F) 分體式（標準）：–40...+85 °C (–40...+185 °F) 分體式（可選）：–50...+85 °C (–58...+185 °F) |
| 傳感器外殼材質 | 傳感器接線盒：鋁合金AlSi10Mg涂層；1.4408 (CF3M) |
| 變送器外殼材質 | 鋁合金AlSi10Mg涂層：1.4404 (316L) |
| 防護等級 | 一體式儀表：IP66/67, type 4X 分體式傳感器：IP66/67, type 4X 分體式變送器：IP66/67, type 4X |
| 顯示/操作 | 四行背光顯示，觸摸鍵操作（外部操作） 通過現場顯示屏和調試軟件設置 提供分離型顯示單元 |
| 輸出 | 4...20 mA HART（無源） 4...20 mA（無源） 脈沖/頻率/開關量輸出（無源） |
| 輸入 | 4...20 mA |
| 數字通信 | HART、PROFIBUS PA、FOUNDATION Fieldbus |
| 電源 | 12...35 VDC（4...20 mA HART，帶/不帶脈沖/頻率/開關量輸出） 12...30 VDC（4...20 mA HART，4...20 mA） 12...35 VDC（4...20 mA HART，脈沖/頻率/開關量輸出，4...20 mA輸入） 9...32 VDC（PROFIBUS PA，脈沖/頻率/開關量輸出） |
| 防爆認證 | ATEX、IECEx、cCSAus、TIIS |
| 產品安全性 | CE認證、C-Tick認證 |
| 功能安全性 | 功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用 |
| 計量認證和證書 | 在認證標定裝置上執行標定（符合ISO/IEC 17025標準） Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TüV認證） |
| 船級認證和證書 | ABS、LR、BV |
| 壓力認證和證書 | PED、CRN、AD 2000 |
| 材料證書 | 3.1材料證書 NACE MR0175/MR0103、PMI（特殊選型）、焊接測試符合ISO 15614‐1標準，類同ASME IX（特殊選型） |
